地铁供电系统分类

发布时间:2019/06/11 电力百科 标签:供电系统地铁电力外部电源浏览次数:730

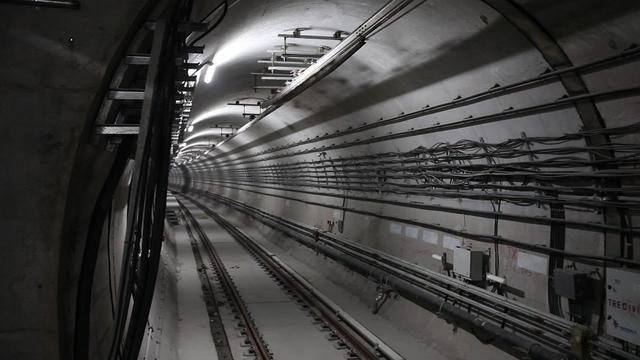

根据功能的不同,地铁供电系统一般划分为以下几部分:外部电源;主变电所;牵引供电系统;动力照明系统;杂散电流腐蚀防护系统;电力监控系统。

1、 外部电源

地铁供电系统的外部电源就是地铁供电系统主变电所供电的外部城市电网电源。外部电源方案的形式有集中式供电、分散式供电、混合式供电。集中式供电通常从城市电网110kV侧引入两回电源,按照地铁设计规范要求,至少有一回电源为专线。

2、 主变电所

主变电所的功能是接受城网高压电源(通常为110kV),经降压为牵引变电所、降压变电所提供中压电源(通常为35kV或10kV),主变电所适用于集中式供电。主变电所接线方式为线变式或桥型接线。

3、 牵引供电系统

牵引供电系统的功能是将交流中压经降压整流变成直流1500V或直流750V电压,为地铁列车提供牵引供电,系统包括牵引变电所与牵引网,牵引网包括接触网与回流网。接触网由架空接触网(直流1500V)和接触轨(直流1500V或750V)两种悬挂方式,大多数工程利用走行轨兼作回流网;少数工程单独设置回流轨。

4、 动力照明供电系统

动力照明供电系统的功能是将交流中压(35kV或10kV)降压变成交流220/380V电压,为运营需要的各种机电设备提供电源。

5、 杂散电流腐蚀防护系统

杂散电流腐蚀防护系统的功能是减少因直流牵引供电引起的杂散电流并防止其对外扩散,尽量避免杂散电流对城市轨道交通主体结构及其附近结构钢筋、金属管线的电腐蚀,并对杂散电流及其腐蚀保护情况进行监测。

6、 电力监控系统

电力监控系统的功能是实时对地铁变电所、接触网设备进行远程数据采集和监控。在城市轨道交通控制中心,通过调度端、通信通道和变电所综合自动化系统对主要电气设备进行四遥控制,实现对整个供电系统的运营调度和管理。
