高频变压器为什么测不出电压

发布时间:2020/06/25 常见问题 标签:工频变压器开关电源高频变压器浏览次数:6116

虽然变压器只能够改变交流电的电压,但是变压器也可以作为电源的统称。下面举例说明几种类型的变压器,分析为什么测不出电压。
变压器分类
如果把变压器当做电源来理解,基本可以分为两大类。一类是工频变压器,另一类是开关电源。
工频变压器是比较常见的,也是使用出现比较早的一类变压器。它的结构比较简单,利用了交变电流以及磁场变化感应电压的原理制成,这也是所有变压器基本的工作原理。工频变压器由于工作频率的原因,它的能量传输效率较低,当电源的功率较大时,使用工频变压器就会有比较大的体积。从使用便携性以及制造成本来讲,工频变压器并不占优势。

工频变压器的输出端如果不外接整流元件,它的输出就是与输入频率相同的交流电压。如果想测量输出的电压,就需要使用万用表的交流电压档位测量。使用直流档位是无法测量出电压的。虽然工频变压器在体积和制造成本上不占优势,但是由于它工作在低频,一些对高频干扰敏感的电路还是比较适合使用工频变压器供电的。

开关电源是现在市面使用非常广泛的电源,由于它的制造成本低,并且随着输出功率的增加,成本方面并不会等比例提升,所以,在对高频干扰要求不高的场合,开关电源比起工频变压器的电源,还是比较占优势的。
开关电源是将输入的交流电压经过整流,再通过振荡电路,将直流电压变换为高频的脉动直流电压输入到变压器中,进行变压的。虽然变压器只能改变交流电压,但是脉动的直流电也可以使变压器线圈产生磁通量的变化,所以和交流电一样,是可以通过变压器变压的。

开关电源的输出部分通常是经过整流的,所以输出的是直流电压。测量开关电源的电压时,需要使用万用表的直流电压档测量。如果测不出电压,或者显示异常,应该检查选择的档位是否合适,是否超过了当前档位的最大量程,使用直针万用表测量时,还需要注意红黑表笔的极性。

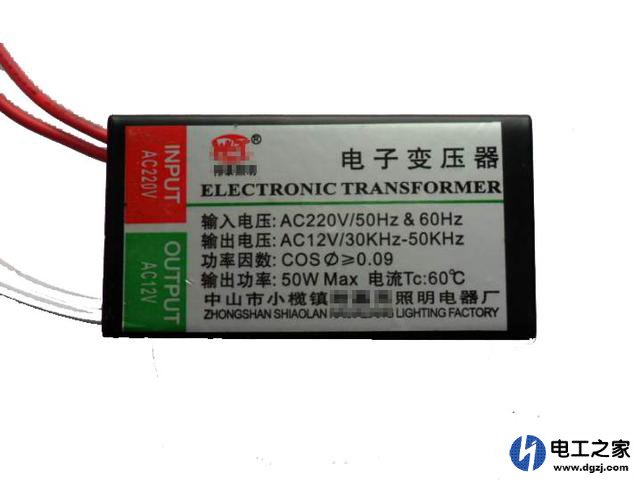

虽然大部分的开关电源输出的都是直流电压,但是有一类开关电源是比较特殊的,那就是低压射灯的电源,有时候也被称作“电子变压器”。虽然“电子变压器”这个名称并不是十分规范,但是一提到这个名字,基本都能够理解。这种电源是将220V的电压降低给低压的射灯,也就是卤素灯供电的,输出的电压一般为12V或者24V。这种电源实际上也是一种开关电源,它是由三极管等元件构成的自激振荡电源。

这种开关电源的电路结构和节能灯的电子镇流器相似,但是它的输出和平时使用的大部分开关电源是有区别的。它输出部分是没有经过整流的交流电,并且是实际千赫的高频交流电。因为输出的是交流电,使用万用表测量这种变压器的输出电压时应该使用交流电压档,但是即使使用交流电测量,大多数万用表也是无法测出电压的。因为万用表的交流电压档是有一定的输入频率范围的,这种高频的交流已经超出了万用表的频率上限。所以使用万用表测量时,是无法测量出电压值的。
使用万用表测量电压的方法
使用万用表测量电压时,应首先区分被测电压为交流还是直流。像是蓄电池、一般的开关电源等,输出的都是直流电,市电输出的就是交流电。如果无法确认被测电压为直流或者交流,应先使用交流电压档,并将档位切换至当前万用表的最高电压档。短时间试触被测电压,观察是否超量程,如果使用直针万用表应确认表针是否反向。如果能够正常显示电压,交换红黑表笔顺序再次测量,如果出现的数值与刚才相同,则被测电压为交流,如果两次测量结果相差较大,则被测电压为直流。

确定被测电压为直流电或者交流电之后,可根据当前显示的电压值选择合适的测量档位,以提高最终的测量分辨率。
一个输入220Ⅴ、输出12v的变压器,用万用表直流档测不出电压,有可能次变压器为工频的变压器,输出部分没有经过整流。应确认变压器的类型,选择合适的电压档位进行电压测量。
