110kV变压器的保护有哪些

发布时间:2019/05/13 动态新闻 行业新闻 标签:变压器变压器保护浏览次数:5839

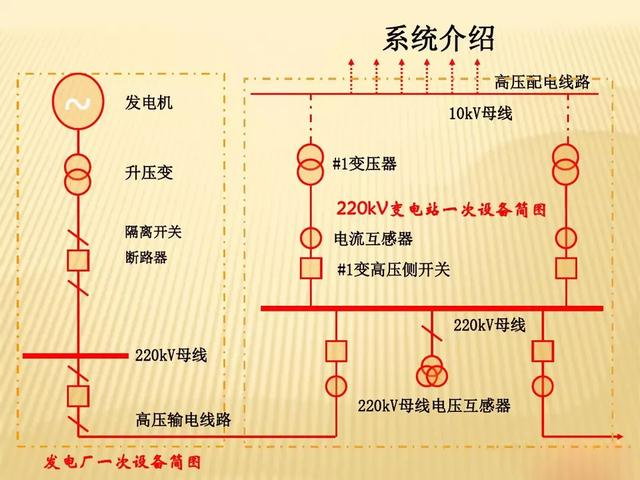

变压器是电力运行中不可缺少的重要组成部分,保障着电力使用的正常运行!所以了解和掌握变压器的基本保护知识越发显得重要!

一,首先我们先看一下变压器的基本分类常识:

变压器按相数分类

(1)单相变压器:用于单相负荷和三相变压器组。

(2),三相变压器:用于三相系统的升、降电压。

变压器按冷却方式分类。

1)干式变压器:依靠空气对流进行冷却,一般用于局部照明、电子线路等小容量变压器。

2)油浸式变压器:依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。

二,变压器的基本保护一般可以分为变压器的电气保护和非电量保护。

大型变压器一般采用的电气保护方式和工作原理。

1、瓦斯保护:

保护变压器的内部短路和油面降低的故障。变压器瓦斯保护反应变压器油箱内部各种故障和油面降低信号。

2,差动保护、电流速断保护:

保护变压器绕组或引出线各相的相间短路、大接地电流系统的接地短路以及绕组匝间短路。保护瞬时动作于断开变压器的各侧断路器。

3、过电流保护:

保护外部相间短路,并作为瓦斯保护和差动保护(或电流速断保护)的后备保护。

4,零序电流保护:

保护大接地电流系统的外部单相接地短路。 反应大接地电流系统中变压器外部接地短路的零序电流保护。

110kV及以上大接地电流系统中,如果变压器中性点可能接地运行,对于两侧或三侧电源的升压变压器或降压变压器应装设零序电流保护,作变压器主保护的后备保护,并作为相邻元件的后备保护。

5、过负荷保护:保护对称过负荷,一般情况下作用于信号。

6,过励磁保护:保护变压器的过励磁不超过允许的限度。

装设变压器过励磁保护的目的是为了检测变压器的过励磁情况,及时发出信号或动作于跳闸,使变压器的过励磁不超过允许的限度,防止变压器因过励磁而损坏。

大型变压器一般采用的非电量保护:

一,瓦斯保护:可以分为轻瓦斯保护和重瓦斯保护。

1、轻瓦斯保护 。

保护原理 :内部故障比较轻微或在故障的初期,油箱内的油被分解、汽化,产生少量气体积聚在瓦斯继电器的顶部,当气体量超过整定值时,发出报警信号,提示维护人员进行检查,防止故障的发展。

2,重瓦斯保护 。

保护原理:变压器油箱内部发生故障时,油箱内的油被分解、汽化,产生大量气体,油箱内压力急剧升高,气体及油流迅速向油枕流动,流速超过重瓦斯的整定值时,瞬间动作切除主变。

二,压力释放阀的保护。

保护原理:安装压力释放阀可使变压器在油箱内部发生故障、压力升高至压力释放阀的开启压力时,压力释放阀在2ms内迅速开启,使变压器油箱内的压力很快降低。当压力降到关闭压力值时,压力释放阀便可靠关闭,使变压器油箱内永远保持正压,有效地防止外部空气、水分及其他杂质进入油箱,且具有动作后无元件损坏,无需更换等优点,目前已被广泛应用。

三,变压器的压力突变保护。

保护原理:感应特定故障下油箱内部压力的瞬时升高,根据油箱内由于事故造成的动态压力增长来动作的。当变压器内部发生故障,油室内压力突然上升,当上升速度超过一定数值,压力达到动作值时,压力开关动作,发出信号报警或切断电源使变压器退出运行。该保护比压力释放阀动作速度更快,但不释放内部压力。

四,变压器的温控器保护

保护原理:为保护变压器的安全运行,其冷却介质及绕组的温度要控制在规定的范围内,这就需要温度控制器来提供温度的测量、冷却控制等功能。当温度超过允许范围时,提供报警或跳闸信号,确保设备的寿命。

五,变压器的油位计保护。

保护原理:指针式油位计通过内部的连杆将变压器油面的上下线转换成角位移信号,使油位计指针转动,显示油位!

现在的变压器电气保护和非电量保护相对来说都已经非常成熟了,了解这些东西可以更好的运行和维护变压器。
