一种渔光互补光伏发电系统的制作方法

本发明属于光伏发电技术领域，尤其是涉及一种渔光互补光伏发电系统。

背景技术：

随着清洁能源的发展，光伏组件获得了越来越多的应用。为了节省土地的使用，同时有效利用水塘等，已经出现了大量设置于水中的光伏发电项目。

光伏板处于长期露天环境下，光伏板表面积累有较多灰尘等污点，这将直接导致光伏板发生严重的热斑效应，在较大程度上影响光伏板的使用寿命，甚至直接烧坏局部硅晶片，故而需要对光伏板表面做清洗，对于光伏板的清洗现有较多产品，也有直接利用鱼塘内的水对光伏板做清洗的，鱼塘表面的水上会存在漂浮物，即便设置滤网水管也极易堵塞，鱼塘中层是鱼类活动空间，若将中层水抽出可能对鱼类的活动造成影响，鱼塘底部接近塘底，混有较多污泥，也不便使用，最理想的水源抽取处在鱼塘中上部分，而鱼塘的液面会随环境变化，并不能有效的对鱼塘指定深度的水流做吸取利用。

技术实现要素：

本发明为了克服现有技术的不足，提供一种便于利用鱼塘中清洁水源的渔光互补光伏发电系统。

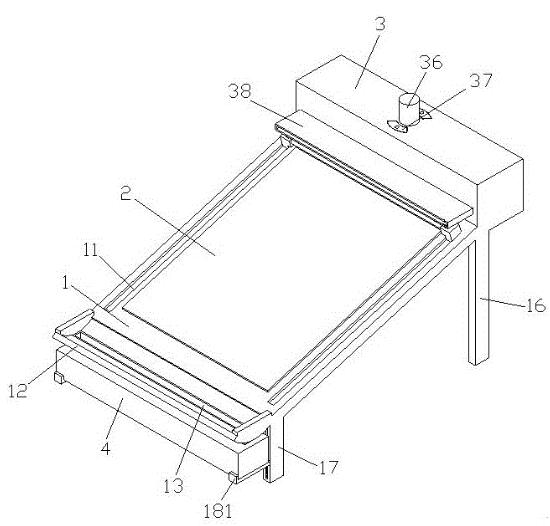

为了实现上述目的，本发明采用以下技术方案：一种渔光互补光伏发电系统，包括安装架、设于所述安装架上的光伏板及设于所述安装架底部的第一支架和第二支架，所述安装架上设有第一安装槽，所述光伏板设于所述第一安装槽内，所述安装架上设有蓄水箱，所述蓄水箱侧部上设有出水口，所述蓄水箱底部设有第一连接管，所述第一连接管内设有水泵，所述第一连接管下方设有第一抽水管，所述第一抽水管可随所述液面升降而做升降运动；所述蓄水箱顶部设有储料囊，所述安装架上设有清洗组件；将光伏板安装于鱼塘内后，第一抽水管插入到水里，使第一抽水管底端处于鱼塘中上位置，以便对鱼塘内指定水层的水流做吸收，将水流吸入到蓄水箱内对水流做利用；第一抽水管随液面升降进行移动，使第一抽水管底部始终处于鱼塘中上层内，避免漂浮物和鱼类对第一抽水管的抽水性能造成影响，以便将将为干净的水流吸入到蓄水箱内对水流做利用，利用鱼塘内的水流直接对光伏板表面做清洗；水流进入到蓄水箱内后，储料囊内的洗涤剂挤入到蓄水箱内，洗涤剂与蓄水箱内的水流相互混合，以便制得清洗光伏板所需的洗涤用水，蓄水箱内的洗涤用水通过出水口从蓄水箱内排出，将洗涤用水直接排放至光伏板表面，在洗涤剂混合下，提升水流对光伏板表面的清洗效果，对光伏板表面做有效的清理；洗涤用水喷淋在光伏板上后，清洗组件沿光伏板表面移动，在清洗组件作用下对光伏板表面做清洗操作，以将光伏板上的洗涤用水刮除，避免洗涤用水干燥后在光伏板上留下水渍，进一步的提升对光伏板的清洗效果。

所述第一连接管上设有第一活动槽，所述第一活动槽内穿设有第二连接管，所述第二连接管内穿设有第二抽水管，所述第一抽水管设于所述第二抽水管底部，所述第一连接管侧壁上设有与所述第二连接管相配合的固定板；所述第一抽水管侧壁上设有浮板；第一进水管插入到鱼塘内后，浮板漂浮在水面上，在浮板设置下，对伸入到水面以下的第一抽水管的距离做控制，使第一抽水管底端始终处于鱼塘中上位置，对鱼塘内指定高度的水源做利用，保证水流对光伏板表面的清洗效果；第二连接管可在第一活动槽内移动，以便对第二连接管伸出的量做控制，从而对第一抽水管下降的最低高度做控制，保证浮板底面始终与液面相接触；在固定板作用下将第二连接管固定在指定位置上，避免第二连接管的重力作用在第一抽水管上，使第一抽水管底端在浮板作用下始终处于指定位置上，以便对鱼塘内指定位置的水流做利用。

所述第一连接管侧壁上设有第二活动槽，所述第二活动槽内设有第一滑块，所述第一滑块侧壁上设有固定弹簧，所述第一滑块上活动连接有第一连接板，所述第一连接板另一端活动连接于所述固定板上；所述固定板上设有多个固定块，所述第一活动槽侧壁上设有多个与所述固定块相配合通槽，所述第二连接管侧壁上设有与所述固定块相配合的固定槽；第二连接管位置确定后，往第二连接管方向推动固定板，固定块嵌入到通槽内，固定块一端穿过通槽进入到固定槽内，在固定块与固定槽的相互配合下，对第二连接管起固定作用，将第二连接管固定在指定位置上，避免第二连接管的重力作用在第一抽水管上，使第一抽水管低端在浮板作用下始终处于同一高度上；固定弹簧为第一滑块提供推力，在固定弹簧作用下将第一滑块压在第二活动槽一端，为第一滑块提供支撑力，避免第一滑块在第二活动槽内移动，保证固定块与固定槽的配合效果，保证光伏发电系统使用的可靠性。

所述第一连接管侧壁上设有第三活动槽，所述第三活动槽内设有第二滑块，所述第二滑块上设有第二连接板，所述第二连接板一端设有多个第一支撑块，所述第一支撑块与所述固定块错开设置，所述固定板侧壁上设有把手；在对第二连接管高度做调整时，往外拉动把手，将固定块从固定槽内拉出，固定块进入到通槽内，固定板与第一连接管侧壁产生间隙，沿第三活动槽推动第二滑块，将第一支撑块推送至固定板与第一连接管之间，在第一支撑块作用下使固定块始终无法从通槽内穿出，以便推动第二连接管对第二连接管的高度做调整；当第二连接管高度调整完成后，将第一支撑块从固定板一侧移出，固定弹簧推动第一滑块往第二活动槽一端移动，第一连接板绕连接点转动，使固定板自动往第一连接管方向靠近，固定块插入到固定槽内，对第二连接管起固定作用，使第一抽水管高度始终与鱼塘液面相对应，以便将鱼塘中上层的水流抽入到蓄水箱内对水流做利用。

所述第二抽水管底部设有第一连接环，所述第一连接环内壁上设有第二连接环和第三连接环，所述第一抽水管侧壁上设有与所述第二连接环相配合的第一连接槽，所述第二抽水管侧壁上设有与所述第三连接环相配合的第二连接槽；所述第一连接环上设有连接臂，所述连接臂一端设有收集箱；当水流往所述第一抽水管内移动时，所述第一连接环带动所述收集箱转动；在第二连接环和第三连接环的设置下，将第一连接环两端分别连接于第一抽水管和第二抽水管上，从而将第一抽水管连接于第二抽水管底部，使第一连接环可在第二抽水管底部转动，以便带动收集箱在鱼塘表面转动；水泵工作将水流吸入到第一抽水管内时，第一连接环转动带动收集箱转动，在收集箱作用下，将第一抽水管附近的漂浮物收集在收集箱内，对第一抽水管附近水域的漂浮物做处理，避免第一抽水管附近的漂浮物对第一抽水管的抽水工作造成影响；利用水流进入到第一抽水管内的动作带动第一连接环转动，使收集箱自动的在第一抽水管周边转动，减少进入到第一抽水管内的漂浮物，将漂浮物收集在收集箱内，以便在后期对收集箱内的漂浮物做统一处理，对鱼塘起清理作用。

所述第二抽水管顶部设有与所述第二连接管相配合的限位环，所述第二抽水管内设有套管，所述第一连接环固连于所述套管侧壁上，所述套管内壁设有螺纹槽；所述套管底部设有第一连接杆，所述第一连接杆一端设有第二连接杆，所述第二连接杆底部设有第四连接环，所述第四连接环上设有连接绳；在限位环设置下，使第二抽水管无法从第二连接管内移出，保证第二抽水管与第二连接管的连接效果，使第二抽水管可在第二连接管内移动，以便对第一抽水管底端高度做控制，使第一抽水管始终处于鱼塘指定位置上；水流进入到第二抽水管内后，水流直接进入到套管内，套管内的水流嵌入到螺纹槽内，在水流冲击螺纹槽时推动套管转动，使套管带动连接臂转动，收集箱在套管作用下缓慢转动，将浮板附近的漂浮物收集，同时减小收集箱转动时对水流的影响，避免将液面搅开影响吸取水质；套环转动时，第二连接杆随套环一同转动，连接绳在第二连接杆转动下受到离心力作用，使连接绳在水平方向上转动，增加第二连接杆覆盖范围，对活动至第一抽水管附近的鱼类做驱赶，防止将鱼类吸入到第一抽水管处将第一抽水管堵塞，保证第一抽水管使用的可靠性；在第四连接环设置下，降低连接绳与第二连接杆的连接难度。连接绳可直接系在第四连接环上完成连接，极大的降低对连接绳更换的难度。

所述第一抽水管底部设有第二安装槽，所述第二安装槽内设有第一安装板，所述第一安装板与所述第二安装槽通过螺纹相连；所述第一安装板上设有安装腔，所述第一安装板上设有与所述第二连接杆相配合的第一通孔，所述第一通孔内壁上可转动连接有翻板，所述翻板为弹性材料制成；安装腔内可装设滤板，对进入到第一抽水管内的水流起过滤作用，避免第一抽水管在抽水时将鱼塘内的杂质抽入到蓄水箱内，对蓄水箱内的水质做进一步过滤，保证塘水对光伏板的清洗效果；在第一安装板与第二安装槽的螺纹连接下，可方便的将第一安装板从第二安装槽内取出，以便对安装腔内的滤板做更换，降低滤板更换难度；第一安装板装于第二安装槽内时，滤板被夹持在第一安装板和第二安装槽之间，跌第二安装槽与第一安装板相互配合对滤板起固定作用，保证滤板的安装效果；第一通孔为第二连接杆提供预留空间，降低第一安装板安装难度，第二连接杆穿入第一通孔内后，翻板往下翻转，使翻板侧壁抵在第二连接杆上，将第一通孔部分封闭，减小第一通孔有第二连接杆间隙，避免过多杂质从第一通孔处进入到第一抽水管内；将翻板用弹性材料制成，避免在将第一安装板装入到第二安装槽内使翻板多次刮擦第二连接杆，对第二连接杆起保护作用。

所述连接臂一端设有安装块，所述安装块上设有第三连接槽，所述收集箱侧壁上设有与所述第三连接槽相配合的第一连接块，所述第一连接块上设有支撑板，所述第三连接槽内设有与所述支撑板相配合的第二支撑块，所述第三连接槽内壁上设有第三滑块，所述第一连接块侧壁上设有与所述第三滑块相配合的第一滑槽；所述第三连接槽内壁上还设有第四活动槽，所述第四活动槽内设有与所述支撑板相配合的限位板；在对收集箱做安装时，将第一连接块放入到第三连接槽内，支撑板置于第二支撑块上，第二支撑块为支撑板提供支撑力，将第一连接块安装于指定第三连接槽的指定位置上，第一滑槽与第三滑块相配合，避免第一连接块在水平方向上从第三连接槽内移出，使收集箱可正常随连接臂进行转动；第一连接块装入到第三连接槽内后，将限位板从第四活动槽内推出，限位板进入到第三活动槽内，限位板置于第一安装板顶部，在限位板作用下对第一连接块起固定作用，将第一连接块固定在第三连接槽内，保证收集箱与连接臂连接的可靠性。
