35KV主变差动保护调试过程和调试方法

发布时间:2020/04/09 电力百科 标签:变压器差动保护变压器试验浏览次数:4321

主变差动保护是我们平时调试频率最高,难度最大,过程最复杂的一种保护类型,在调试过程中经常会遇到各种各样的问题,这里详细记录一次某站35kV主变差动保护调试过程,以武汉豪迈电力继保之星-1600为调试工具来做,北京四方SCS-326GC数字式变压器差动保护装置试验,相信大家看了之后会觉得差动保护其实很简单很明了,将那些繁杂的公式转换都抛之脑后。

下面就来详细的介绍一下实际的试验过程

下图为某站35kV主变和保护装置以及试验设备

35kV油浸式变压器
继保之星-1600
北京四方CSC326GC数字式变压器保护装置

1.接线

先进行试验仪器的接线,变压器差动保护主要用到6路电流和一路有源开入量。具体接线如下图说示:

保护屏后接线图
6路电流端子接线图
有源开入量端子1
有源开入量端子2
试验仪器接线示意图

2. 试验仪器开机,选择6路电流手动输入界面,加高低侧采样值和差动启动值、速断值。

3.选择变压器比率制动界面,加1.5倍差动启动值,搜索比率制动系数。

调试进行中

4.选择变压器差动保护试验界面,进行保护参数设置:

变压器的具体参数如下说示:

变压器容量:8MVA,两圈变压器变比:35kV/6.3kV,高侧电流变比:200/1,低侧电流变比:1000/1,接线组别:YD11,差动启动值:0.53A,差动速断值:3.52A。

差动保护试验参数设置

只需设置好相关参数:保护整定值参数,如Icd0、Isd、Izd0、K;差动保护参数,如保护类型、比率制动公式、CT极性、试验时间、扫描精度等,继电保护测试仪便能自动生成标准的比率制动曲线,然后再将继保测试仪的IA、IB、IC电流分别接差动保护专职高压侧电流IHa、低压侧电流ILa和ILc,再将继保测试仪开入信号端A、a 接好,开入信号可以接有源点,也可以接无源信号点。

5.开始,自动搜索制动曲线。

点击“开始按钮”按钮,继保测试仪便能自动寻找出Icd0、Isd、Izd0、K等比率制动特性数值,并描出比率制动特性曲线图。这个曲线若在继电保护测试仪自动生成标准的比率制动曲线的误差范围内,则此次试验结果合格,若在误差范围外,则需重新调整扫描精度,重新测试,直到结果合格为止。

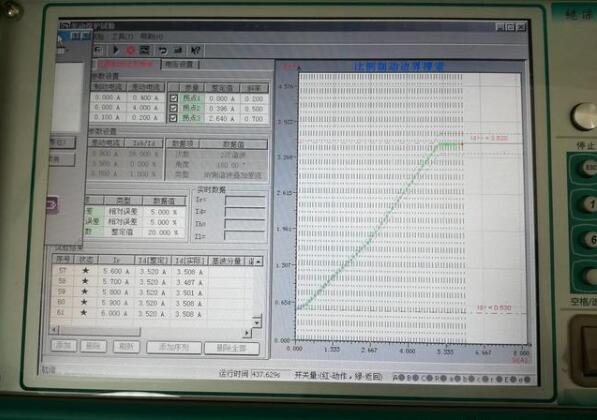

自动搜索变压器差动保护制动曲线

测试方式一定要选择六相电流;相位调整高对低的Y侧向△侧调整选择高压侧,△侧向Y侧选择低压侧;电流类型区分清楚是标幺值还是有名值;制动公式一定要选择正确,保护说明书上会明确给出。

测试仪自动的搜索出这个曲线就省去了我们一个点一个点的加,一个点一个点的描那些复杂的过程了,提高了我们的工作效率而且更加形象地表达出了试验结果。发现用继保测试仪专用测试差动保护软件自动多点扫描曲线检测方法,比常规手动单点测试方法更简单易行,精确度更高,大大节约了测试时间,提高了测试工作效率,值得向从事继电保护测试人员推广。
