35kV变电所启动方案现场流程图
根据XXX供电公司计划，组织开展XXX压气站35kV变电所启动工作。
一、 启动时间：2019年9月xx日xx点xx时。
二、 启动范围：
35kV 设备：35kV 1#进线323，35kV5#母线、35kV 2#进线324，35kV4#母线、1#PT5-9、2#PT4-9、1#主变、2#主变
10kV 设备：10kV 1#进线501、10KV 5#母线、10kV2#进线502、10kV4#母线、1#PT5-9、2#PT4-9、10KV 5#母线备用出线517（功率2000KW）
三,启动前运行方式:
南气一线313、南气二线314线路带电。.
四、启动申请票安排:
xxxxxx。
五、启动条件:
1、XXX压气站35kV变电所保护定值已下发。
2、XXX供电公司完成XXX压气站35kV变电所验收工作。
3、完成XXX压气站35kV变电所电气设备有关遥测遥信量的接入,开关遥控传动、保护装置联调工作。
4、完成XXX压气站35kV变电所的一、二次设备验收传动工作;闭锁装置的接入、验收工作及完成设备标示牌的安装工作。
5、XXX压气站运维操作班运行人员检查张家口压气站35kV变电所内临时地线、短路线已拆除,所有开关在分闸位置、隔离开关断开、接地刀闸已拉开、无其它遗漏物品。
6、各有关单位向变电站移交XXX压气站35kV变电所的有关图纸、安装、试验报告及产品说明书等技术资料。
7、以上工作务必于9月xx日9:30前完成,确保设备按时启动。
8、XXX压气站运维操作班运行人员于9月xx日向XXX县调控分中心申请XXX压气站35kV变电所启动,并做好事故预想工作。
六、开始启动:
XXX压气站运维操作班运行人员根据宣化调控分中心命令开始启动工作
1、35kV5# 母线启动
1）、 合上35KV 1#PT 5-9隔离开关
2）、 合上35KV 1#隔离柜323-1隔离开关
3）、 合上35KV 1#计量柜323-2隔离开关
4）、 合上35KV1#进线柜323-5隔离开关
5）、 合上35KV1#进线柜323断路器，对35kV5# 母线进行冲击（冲击3次每次运行3分钟，间隔5分钟，最后一次323断路器不分开）。
6）、 检查设备运行正常，检查PT二次电压正常。
2、35kV1# 主变启动
1）、 合上35KV1#出线柜301-5隔离开关
2）、 合上35KV1#出线柜301断路器，对35kV1# 主变进行冲击（冲击三次,第一次冲击合闸后带电时间不少于10分钟,间隔5分钟，以后各次运行5分钟，间隔5分钟，最后一次301断路器不分开）。
3）、 检查主变运行声音正常，温度正常，监控电脑无异常报警信息。

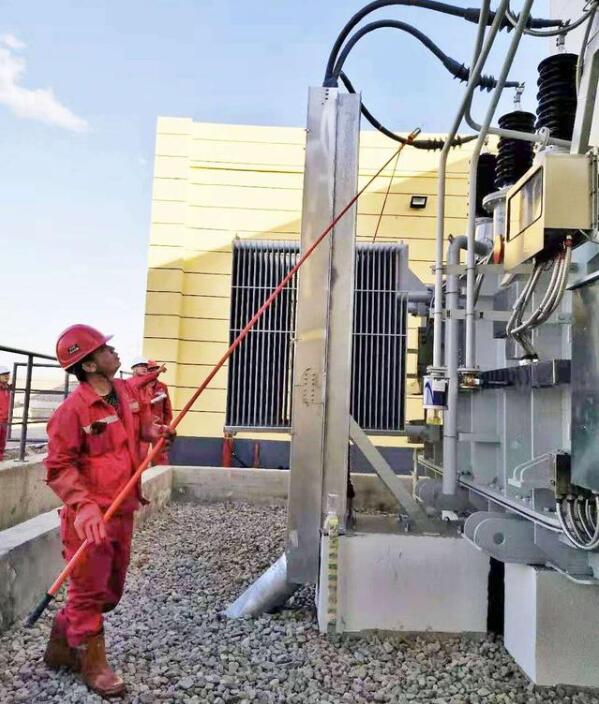

4）、在1#主变高压侧进行一次核相序，核相完成后，向调度汇报
3、10kV5# 母线启动
1）、 将10KV1#PT 5-9开关柜手车摇至工作位置
2）、 将10KV1#进线501开关柜手车摇至工作位置
3）、 合上10KV1#进线501断路器，对10kV5# 母线进行冲击（冲击3次每次运行3分钟，间隔5分钟，最后一次501断路器不分开）。
4）、 检查10kV5# 母线设备运行正常，检查PT二次电压正常。
4、10KV 5#母线备用出线517启动（功率2000KW），南气一线、南气二线带载测试。（带载测试方案见附件）
1）、 将10K备用出线柜517开关柜手车摇至工作位置
2）、 合上10KV备用出线柜517断路器（负荷2000KW），等待南气一线、南气二线上级变电所测试。
待上级变电所测试合格后，10KV备用出线柜517转停用。
5、35kV4# 母线启动
1）、 合上35KV2#PT4-9隔离开关
2）、 合上35KV2#隔离柜324-1隔离开关
3）、 合上35KV2#计量柜324-2隔离开关
4）、 合上35KV2#进线柜324-4隔离开关
5）、 合上35KV2#进线柜324断路器，对35kV4# 母线进行冲击（冲击3次每次运行3分钟，间隔5分钟，最后一次324断路器不分开）。
6）、 检查设备运行正常，检查PT二次电压正常。
7）、对35KV 1#PT5-9,2#PT4-9进行二次核相
6、35kV2# 主变启动
1）、 合上35KV 2#出线柜302-4隔离开关
2）、 合上35KV 2#出线柜302断路器，对35kV 2# 主变进行冲击测试（冲击三次,第一次冲击合闸后带电时间不少于10分钟,间隔5分钟，以后各次运行5分钟，间隔5分钟，最后一次302断路器不分开）。
3）、 检查主变运行声音正常，温度正常，监控电脑无异常报警信息。
4）、在2#主变高压侧进行一次核相序，核相完成后，向调度汇报
7、10kV4# 母线启动
1）、 将10KV 2#PT 4-9开关柜手车摇至工作位置
2）、 将10KV 2#进线502开关柜手车摇至工作位置
3）、将10KV 2#进线502断路器摇至工作位
4）、 合上10KV 2#进线502断路器，对10kV 4# 母线进行冲击（冲击3次每次运行3分钟，间隔5分钟，最后一次502断路器不分开）。
5）、 检查10kV 4#母线设备运行正常，检查PT二次电压正常。
6）、将10kV母联隔离柜545-5隔离开关摇至工作位
7）、将10kV母联断路器545手车抽出
8）、在10kV母联断路器上下口处进行一次核相
9）、对10kV 1#PT5-9、2#PT4-9二次侧核相
10）、将10kV母联隔离柜545-5隔离开关摇至试验位
11）、将10kV母联断路器545手车推入试验位
12）、将10kV 1#进线断路器501、10kV 2#进线断路器502转冷备状态
13）、1#主变、2#主变转入72h空载运行测试
七、 XXX压气站35kV变电所启动后:
XXX压气站运维操作班值班员对变电所电气设备进行特巡,如发现异常及时向有关单位汇报。
八、安全措施
1、35kV高压开关室及10kV高压开关室设专人监护开关柜运行情况。
2、变压器周围及户外开关场应设置安全围栏，电气专业人员随时监护变压器运行情况。
3、消防人员分工明确，一组负责变压器消防，一组负责开关柜消防。消防器材就地摆放，随时可用，送电前安全员应检查消防器材。
4、变压器一旦发生异常声音，立即紧急断开变压器进线断路器。
5、变压器一旦发生爆炸、起火，应先紧急断开电源，后用灭火器灭火。
6、35kV变电所投运时现场配备急救人员，一旦发生人身事故，立即现场抢救。
7、现场投运时，由电气工程师专人统一指挥，按照填写的作业指导书逐步实施。
8、现场操作人员和监护人必须穿绝缘靴、带绝缘手套和电工专用安全帽。
9、非投运人员禁止进入投运现场，投运现场设安全隔离带。
九、事故预案及采取的措施
1、事故发生时，由施工保驾单位按照预案中的措施进行处理，其他单位人员进行配合。
2、送电过程中，变压器发生爆炸、起火、喷油等情况，应先紧急断开变压器进线开关柜的断路器，接着断开变压器进线隔离开关，再断开变压器出线断路器，疏散变压器附近的人，最后使用干粉灭火器灭火，防止危险扩大。
3、35kV空载母线投运过程中应尽量避免产生谐振，操作人员应按照操作规程严格执行，操作步骤和方法完善准确。如发现有异常响声应及时切断进线断路器，脱离危险区域。
4、开关柜在分、合闸过程中出现短路现象，应先紧急断开进线开关柜的断路器，再断开进线开关柜的隔离开关，切除电源。
5、送电时，若电缆头发生爆裂，应先紧急断开连接本段电缆开关柜的断路器，再断开隔离开关或将相应开关柜小车拉至试验位置。
6、若在送电过程中出现单相接地现象,应逐个断开出线开关柜断路器,若超过2小时还没有判断出故障点,应停电检查。
7、若出现继电保护失灵的现象，应先紧急断开进线开关，再断开隔离刀闸或将相应开关柜小车摇至试验位置
