配电设计:塑壳断路器与框架断路器如何选择

发布时间:2019/05/15 电力百科 标签:塑壳断路器断路器断路器选择框架断路器浏览次数:2706

在配电设计中,塑壳断路器主要用于分路输出,它可以由两台或两台以上组成。而框架断路器用于总电源保护开关,基本上是一屏一台框架断路器。

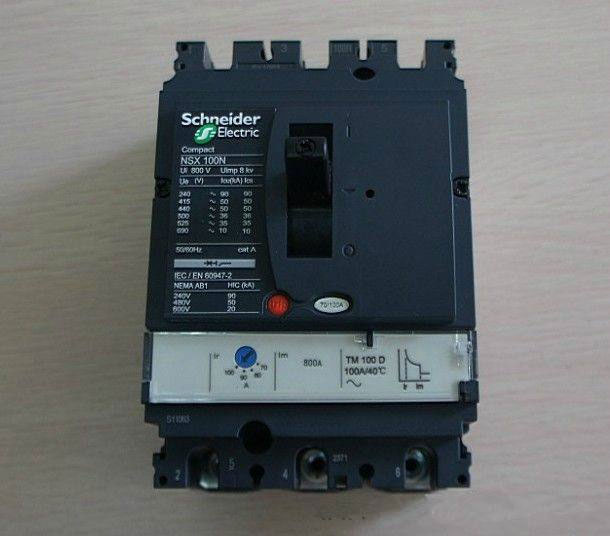

(塑壳断路器)

塑壳断路器外壳由酚醛树脂(俗称:热固性塑料组成,它是一种一次性的塑料原料,而不可回收)。

内部结构主要有动触头、静触头、灭弧罩、分合闸手柄、机械脱扣装置、双金属片(其中:剩余电流断路器还有电子元器件组成的漏电脱扣装置和电机分合闸装置)等等组成。常用的这种断路器的额定电流有16、25、40、63、80、100、125、160、200、250、315、400、630A。它只作为线路中的断路、过流保护。

塑壳断路器在配电柜中作为分路保护开关。它具有结构与价格相对框架断路器便宜而采用。

塑壳断路器它分为A类和B类两种,B类具有良好的三段保护特性,但由于价格因素,采用热磁式脱扣器的A类产品的市场占有主导地位。

对于这种结构相对简单的断路器,在使用的过程中造成损坏,一般不考虑维修(即坏即换)。适用于作分路的保护开关,过电流脱扣器有热磁式和电子式两种,一般热磁式塑壳断路器为非选择性断路器。大多数塑壳断路器为手动操作,也有部分带电动机操作机构。

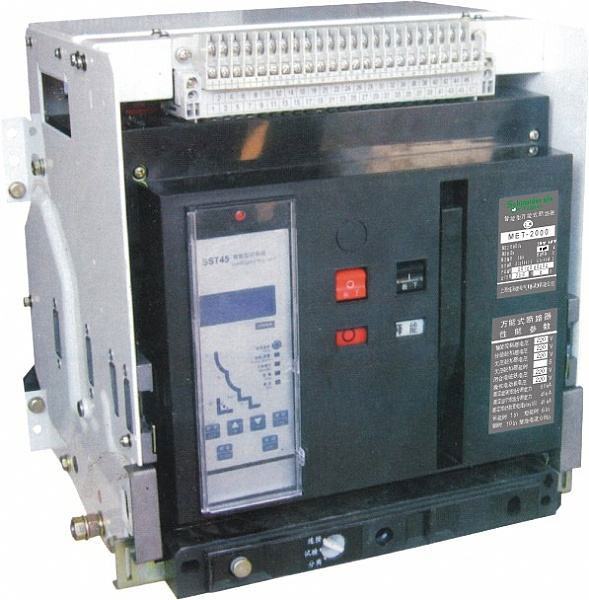

(框架断路器)

框架断路器是在200A以上至630A塑壳断路器的基础上进行改进,甚至增加了控制分/断电流能力到1000A、1600A、2500A、4000A。除人们常见的380V的断路器外,还有660V和1140V等级的框架断路器。

一般分断电流在630A的框架断路器,它们采用电磁铁或半导体电子脱扣器。对于630A或630A以上的框架断路器都采用电动机分合闸与半导体电子脱扣器来进行作业。

小结:塑壳断路器主要是配电系统的出线电源控制开关,比如负载是水泵,风机,照明等,有固定式,抽出式,插拔式等安装方式,脱口器有电子式,热磁式,单磁式,而框架断路器主要用作配电系统的主电源控制开关,比如变压器低压侧主电源进线或发电机主电源进线等,一般有抽出式和固定式两种安装方式,器脱口器一般为智能型带三段保护或四段保护等,老式的框架断路器也有磁脱口器,框架断路器比塑壳断路器外形尺寸大,比塑壳断路器分段能力高,框架断路器主要用于上级进线,塑壳断路器主要用于框架断路器下级,框架断路器一般均为电动操作,塑壳断路器一般为手动操作,少数塑壳断路器也有电动操作方式。
