交流接触器接直流电会怎样？

​​有人问，如果误将交流接触器线圈接入等电压直流电，或者将直流接触器线圈误接入等电压交流电，会怎样？

咱们先来了解交流接触器和直流接触器的不同之处。

1.铁芯结构不同。

交流接触器线圈通入的是交流电，会产生涡流，所以交流接触器铁芯是由相互绝缘的硅钢片叠装而成。而且50HZ交流电，每秒会100次过零点，零点是没有电流的，所以为了解决零点没有吸合力的问题在电磁铁芯上加有短路环。交流接触器铁芯一般为E型。

交流接触器铁芯

直流接触器线圈通入的是直流电，所以没有涡流和过零点的情况，所以铁芯由整块软钢制成的，一般为U型。

2.线圈匝数不一样。

交流接触器线圈匝数少，线径粗，电流大。直流接触器线圈细长，匝数特别多。

3.可操作频率不同。

交流接触器启动电流大，操作频率最高为600次/小时。直流接触器操作频率可高达2000次/小时。

4.触点灭弧装置不同：交流接触器采用栅片灭弧装置，直流接触器则采用磁吹灭弧装置。

根据以上不同，可以分析出：

交流接触器线圈接入直流电时：没有了感抗，线圈变为纯电阻负载，线圈匝数少，电阻较小，电流会很大，使线圈发热烧坏。

直流接触器线圈接入交流电时：由于线圈细长，匝数多，电阻大，无法吸合，或者时合时放。

电工对交流接触器常开和常闭的正确理解

电工界最常见的两个词儿就是：常开、常闭。学习电工，往往就是从这两个最基础的词儿开始的。

很多人往往这样解释：常开就是通常情况下是断开状态，线圈未得电的情况下是断开的。常闭就是通常情况下是关合状态，线圈未得电的情况下是闭合的。

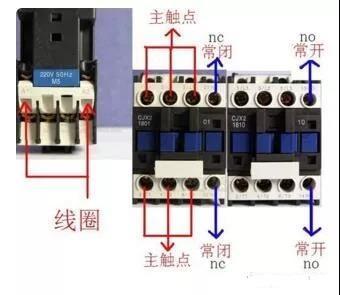

交流接触器1、3、5接三相电源，（主电路部分）

2、4、6接三相电机

A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。

13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。

但我觉得这样解释不够全面，初学电工的朋友还是不能理解。比如说按钮和转换开关，它们也有常开和常闭触点，但它们没有线圈，怎么得电？

常开：字母标识NO，是英语单词Normal Open的缩写，Normal：正常的、通常的、平常的意思。Open：敞开的，开着的。Normal Open从字面上解释的确是通常情况下断开的意思。但在这里我感觉应该是：在电器元件不动作时是断开的的意思，比如接触器、继电器不吸合、按钮不按下的时候是断开的。一旦接触器、继电器吸合、按钮按下，它就会变为闭合状态。

常闭：字母标识NC，Normal Close缩写，Close是关、关闭的意思，Normal Close应理解为电器元件不动作时，这个触点是闭合的。接触器不吸合、按钮不按下，触点闭合，一旦接触器吸合，按钮按下，这个触点就变为断开。
