12种低压开关设备单线图

发布时间:2019/07/02 电力百科 标签:三相电路低压开关单线图浏览次数:5357

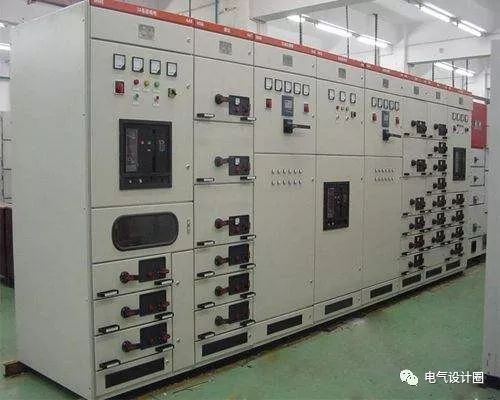

单线图是将低压成套开关设备主回路三相电路用单线的简化画法绘制出来,在各级配电网系统图中使用。

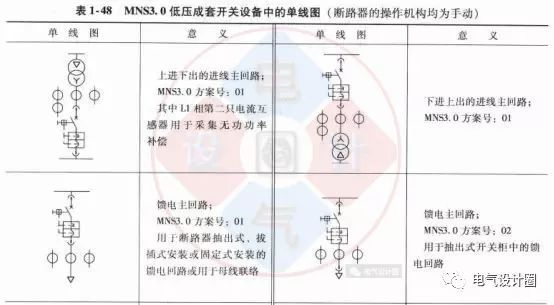

在阅读低压配电系统单线图时需要注意到断路器的接插符号的位置, 例如对于MNS3.0的01方案,接插符号绘制在断路器的上下方,说明断路器是抽出式的:若接插符号绘制在断路器和电流互感器组合的上下方,则说明该主回路是抽出式的。

在单线图上若只有单套电流互感器则表示该电流互感器安装在B相L2.上,一般多用于三相平衡负载如电动机主回路中。照明回路一般需要采用三套电流互感器。

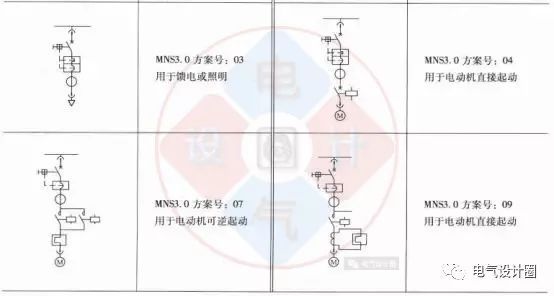

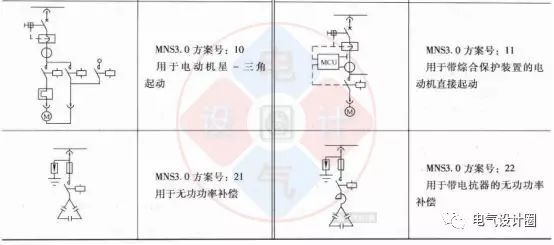

单线图标识往往与低压成套开关设备的一-次方案有关。表1-48中的单线图对应的方案配置描述可查阅本书后续相关内容。
